設備材質:設備機體采用與物料接觸304不銹鋼制作
描述:錐形混合機內部安裝非對稱傾斜螺旋,雙螺旋自身旋轉,提升物料,并有公轉減速箱驅動,沿錐體中心軸公轉,360度攪拌物料,擁有非破壞性攪拌以及快速且無殘留卸料的特點。該設備配置自轉、公轉分體式,內外表面做拉絲處理,筒體底部配置手動錯位閥,開設投料口、排氣口等。
二、性能介紹
1.靈活的選材方案
混合機可采用碳鋼、錳鋼、304不銹鋼、316L不銹鋼鋼、321不銹鋼以及其它材質的鋼材,并且不同材質也可以結合使用;設備選材時區分:與物料接觸以及非與物料接觸;不銹鋼表面處理分噴砂、拉絲、拋光、鏡面等處理方式,并可分別應用于不同的使用部位;雙螺旋錐形混合機雙螺旋錐形混合機
2.可靠的驅動配置
混合機根據物料性質、啟動方式、以及工藝要求配置不同功率、不同能力的驅動裝置。雙螺旋錐形混合機裝載專用的雙輸出減速機組合箱,采用擺線針輪、齒輪、蝸輪蝸桿形式組合定制而成。
3.優異的放料裝置雙螺旋錐形混合機搭載配置粉體球面閥或梅花錯位閥;粉體球面閥凸起球面貼合螺旋底部運行曲面,程度減少攪拌死角,并實現**口徑放料口面積,確保放料殘留,球面閥具備了對粉體、液體乃至負壓狀態優 秀的密封性;裝載梅花錯位閥可實現簡易操作,控制放料速度,并可組合長螺旋底部支撐裝置。閥門的驅動可區分為手動、氣動、電動三種。
4.強大的輔助組件雙螺旋錐形混合機加裝循環介質夾套或蒸汽盤管夾套可實現在攪拌物料時的溫度控制?;旌蠙C(jī)筒體與物料接觸面可增加針對物料性質的防腐、防粘結、金屬隔離的涂層;攪拌螺旋可堆焊耐磨合金,用于磨損比較大的工況。添加少量液體時,需配置噴液噴霧裝置,更有利于液體均勻的分散混合于主料內。噴液系統由壓力源、儲液罐、噴頭三種基本組成模塊。
三、設備剖析

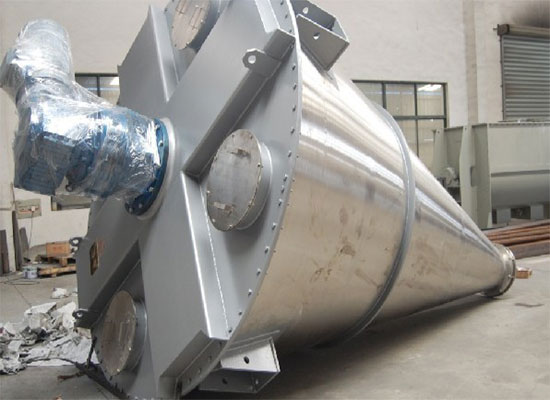

1、雙螺旋錐形混合機

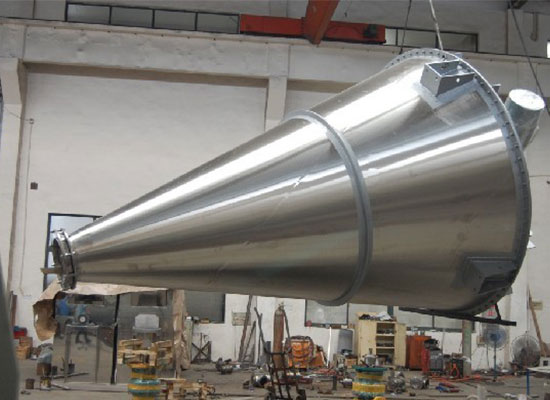

2、雙螺旋錐形混合機
技術參數
型號規格(m3) | 電機功率 | 轉速(R/min) | 一次混合(m3) | D×H(mm) | 設備重量 |
DSH-0.1 | 1.5 | 2/108 | <60 | Ф750×1580 | 250 |
DSH-0.5 | 3 | 2/108 | <300 | Ф1150×2320 | 600 |
DSH-1 | 5.5 | 2/57 | <600 | Ф1480×2850 | 1200 |
DSH-2 | 5.5 | 2/57 | <1200 | Ф1820×3510 | 1500 |
DSH-3 | 7.5 | 1.8/57 | <1800 | Ф2050×3800 | 2300 |
DSH-4 | 11 | 1.8/57 | <2500 | Ф2250×4480 | 2500 |
DSH-5 | 15 | 1.8/57 | <3000 | Ф2350×4720 | 2800 |
DSH-6 | 15 | 1.8/57 | <3600 | Ф2560×4980 | 3000 |
DSH-8 | 18.5 | 1.8/57 | <4200 | Ф2780×5360 | 4500 |
DSH-10 | 18.5 | 1.8/57 | <6000 | Ф3020×5810 | 5500 |
DSH-15 | 22 | 1.8/57 | <9000 | Ф3460×6510 | 6800 |
DSH-20 | 37 | 1.8/57 | <12000 | Ф3810×7420 | 9800 |
DSH-25 | 45 | 1.8/57 | <15000 | Ф4090×7800 | 11000 |
DSH-30 | 55 | 1.8/57 | <18000 | Ф4350×8200 | 12500 |
